新型電動推桿LW

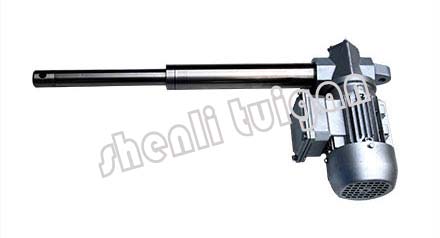

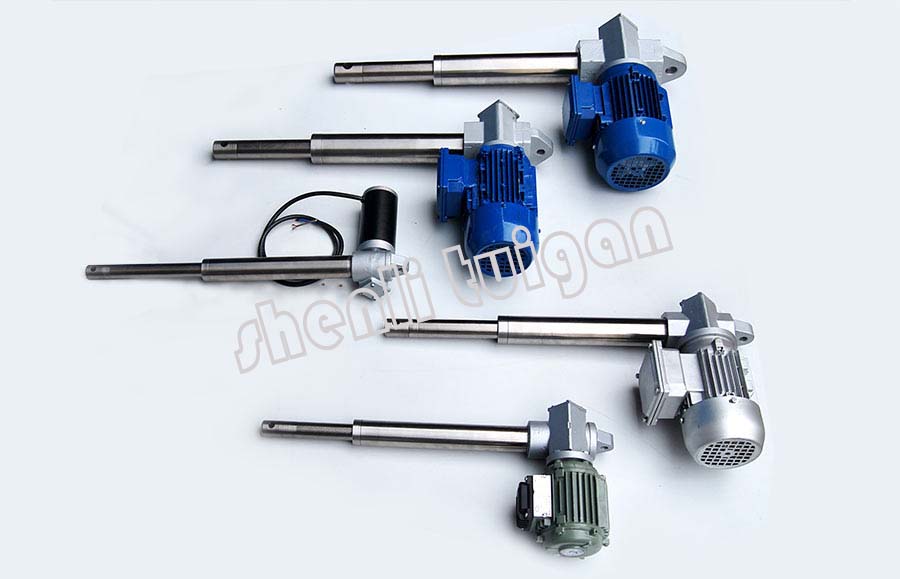

LW系列電動推桿
高強度/高耐磨材料選擇，高精度的零部件加工，的殼體設計理念，造就高承載能力，抗沖擊，低噪音，長壽命的優質產品，能夠在惡劣的工業環境下正常工作。配置分為普通齒絲杠電動推桿（工作制為30%）和滾珠絲杠電動推桿（工作制60%），具體使用工況需要雙方確認。
電動推桿的驅動可以選配直流電機12/24/36/48V，單相/三相交流電機220/380V，步進電機，伺服電機，防爆電機，減速電機等。
根據自鎖系數，確定自鎖性能，可實現同步驅動多個推桿，配置編碼器可實現多點精度定位（位置精度0.1mm，配置不同，精度不同），附件眾多，可適合各種特殊場合。
工作環境溫度：5℃ – 40℃，如需-40℃ - +70℃，咨詢業務工程師。
防護等級：IP54，IP55，（IP56，IP65，IP66），絕緣等級：F級（H級）內含長壽命潤滑脂，免維護，大型推桿需要適當加注油脂，

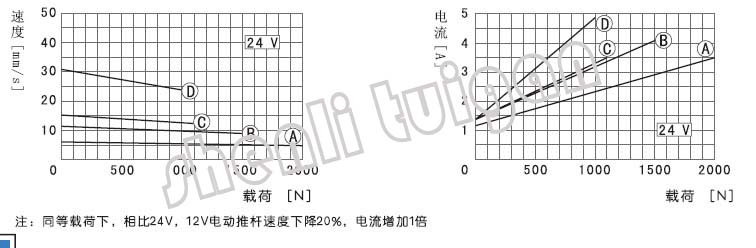

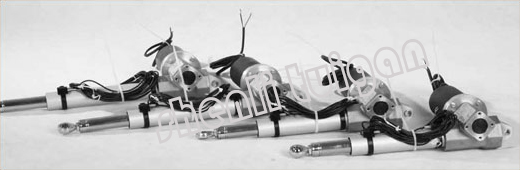

LW02型電動推桿性能參數（直流電機24V/12V）

速度[mm/s]		載荷[N]	減速比	電流[A]	曲線
空載	滿載	載荷[N]	減速比	電流[A]	曲線
9	7	1400	RL1	2.8	A
17	14	900	RN1	3.1	B
24	20	750	RL2	2.9	C
47	36	500	RN2	3.7	D

環境溫度：-25---+70℃。負載持續率：15%/每10分鐘

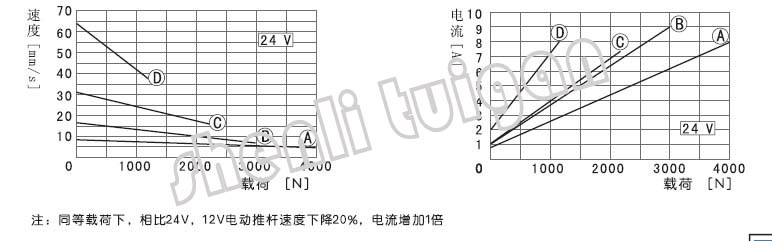

LW08型電動推桿性能參數（直流電機24V/12V）

速度[mm/s]		載荷[N]	減速比	電流[A]	曲線
空載	滿載	載荷[N]	減速比	電流[A]	曲線
8	5	4000	RXL1	8	A
16	7	3000	RL1	9	B
32	16	2200	RN2	7.4	C
64	37	1100	RV2	8	D

環境溫度：-25---+70℃。負載持續率：15%/每10分鐘

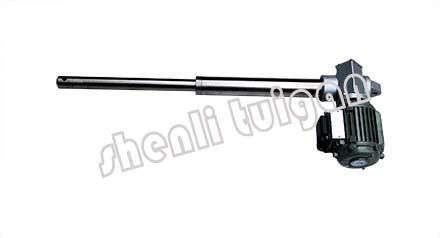

LW10型電動推桿性能參數

環境溫度：-25---+70℃。負載持續率：30%/每10分鐘(靜載，拉力3KN 推力4KN)

性能參數（3相交流）

速度[mm/s]	動態載荷[N]		減速比	自鎖系數
速度[mm/s]	非制動電機 0.06KW	制動電機 0.09KW	減速比	自鎖系數
93	390	580	RH2	0.40
60	590	880	RV2	0.41
35	730	1100	RH1	0.25
30	1000	1550	RN2	0.35
22	1050	1600	RV1	0.25
15	1750	2650	RL2	0.27
11	1850	2800	RN1	0.22
7.5	2800	3000	RXL2	0.18
5.5	3000	3000	RL1	0.16
2.8	3000	3000	RXL1	0.11

性能參數（單相交流）

速度[mm/s]	動態載荷[N]	減速比	自鎖系數
90	580	RH2	0.40
58	880	RV2	0.41
35	1100	RH1	0.25
28	1550	RN2	0.35
21	1600	RV1	0.25
14	2650	RL2	0.27
11	2800	RN1	0.22
7	3000	RXL2	0.18
5	3000	RL1	0.16
2.5	3000	RXL1	0.11

性能參數（直流電機24V/12V）

速度[mm/s]	動態載荷[N]	減速比	自鎖系數	電流[A]
速度[mm/s]	動態載荷[N]	減速比	自鎖系數	24V	12V
100	430	RH2	0.40	4	9
64	650	RV2	0.41	4	9
37	800	RH1	0.25	4	9
32	1150	RN2	0.35	4	9
24	1200	RV1	0.25	4	9
16	1950	RL2	0.27	4	9
12	1200	RN1	0.22	4	9
8	3000	RXL2	0.18	4	9
6	3000	RL1	0.16	3.5	8
3	3000	RXL1	0.11	2	4.5

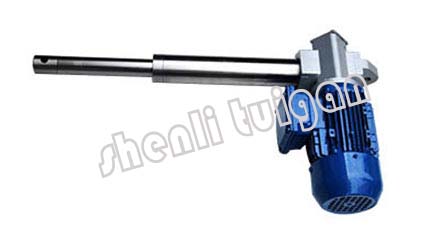

LW25-30-40型電動推桿性能參數
3相交流電機，環境溫度-25--+70℃，負載持續率30％/10分鐘

LW20靜載，拉力4KN,推力6KN

速度[mm/s]	動態載荷[N]	減速比	電機	自鎖系數
93	600	RH2	0.12KW 2 poles 2800	0.40
60	1000	RV2	0.12KW 2 poles 2800	0.41
46	850	RH2	0.09KW 4 poles 1400	0.40
35	1100	RH1	0.12KW 2 poles 2800	0.25
30	1750	RN2	0.12KW 2 poles 2800	0.35
22	1500	RV1	0.12KW 2 poles 2800	0.25
15	3000	RL2	0.12KW 2 poles 2800	0.27
11	4000	RN1	0.12KW 2 poles 2800	0.22
7.5	4000	RL2	0.09KW 4 poles 1400	0.27
5.5	4000	RL1	0.12KW 2 poles 2800	0.16
2.8	4000	RL1	0.09KW 4 poles 1400	0.16
1.4	4000	RXL1	0.09KW 4 poles 1400	0.11

LW25靜載，拉力6KN,推力8KN

速度[mm/s]	動態載荷[N]	減速比	電機	自鎖系數
93	830	RH2	0.12KW 2 poles 2800	0.38
60	1250	RV2	0.12KW 2 poles 2800	0.38
46	1300	RH1	0.12KW 2 poles 2800	0.27
30	2200	RN2	0.12KW 2 poles 2800	0.33
23	1650	RH1	0.09KW 4 poles 1400	0.27
15	3750	RL2	0.12KW 2 poles 2800	0.25
7.5	5550	RL1	0.12KW 2 poles 2800	0.18
3.5	6000	RL1	0.09KW 4 poles 1400	0.18
1.9	6000	RXL1	0.09KW 4 poles 1400	0.12

LW30靜載，拉力10KN,推力12KN

速度[mm/s]	動態載荷[N]	減速比	電機	自鎖系數
93	1650	RV2	0.25KW 2 poles 2800	0.37
46	2550	RV1	0.25KW 2 poles 2800	0.25
23	5200	RN2	0.25KW 2 poles 2800	0.28
15	6850	RL2	0.25KW 2 poles 2800	0.22
11	7500	RN1	0.25KW 2 poles 2800	0.20
7.5	10000	RL1	0.25KW 2 poles 2800	0.16
5.5	9500	RN1	0.18KW 4 poles 1400	0.20
4	10000	RL1	0.18KW 4 poles 1400	0.16

LW40靜載，拉力12KN,推力15KN

速度[mm/s]	動態載荷[N]	減速比	電機	自鎖系數
93	3500	RV2	0.55KW 2 poles 2800	0.37
46	5400	RV1	0.55KW 2 poles 2800	0.26
23	10500	RN2	0.55KW 2 poles 2800	0.25
18	12000	RL2	0.55KW 2 poles 2800	0.24
11	12000	RN1	0.55KW 2 poles 2800	0.18
9	12000	RL2	0.37KW 4 poles 1400	0.24
5.5	12000	RN1	0.37KW 4 poles 1400	0.18
4.5	12000	RL1	0.37KW 4 poles 1400	0.17

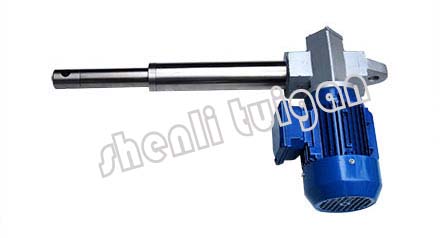

電動推桿LW50-63-80性能參數
3相交流電機，環境溫度：-25---+70℃。負載持續率30%/每10分鐘

LW50 靜載，拉力25KN ，推力25KN

速度[mm/s]	動態載荷[N]	減速比	電機	自鎖系數
93	13.7	RV2	2.2KW 2poles 2800	0.34
46	17	RV2	1.5KW 4poles 1400	0.34
30	25	RN2	2.2KW 2poles 2800	0.26
23	25	RV1	1.5KW 4poles 1400	0.24
15	25	RN2	1.5KW 4poles 1400	0.26
11	25	RL2	0.75KW 4poles 1400	0.23
7.5	25	RN1	0.75KW 4poles 1400	0.18
5.5	25	RL1	0.75KW 4poles 1400	0.15

LW63 靜載，拉力50KN ，推力50KN

速度[mm/s]	動態載荷[N]	減速比	電機	自鎖系數
93	18	RV2	3KW 2poles 2800	0.32
46	33	RV2	3KW 4poles 1400	0.32
23	45	RV1	3KW 4poles 1400	0.21
11	40	RN1	1.5KW 4poles 1400	0.18
5.5	50	RL1	1.5KW 4poles 1400	0.13

LW80 靜載，拉力80KN ，推力100KN

速度[mm/s]	動態載荷[N]	減速比	電機	自鎖系數
140	17	RV2	4KW 2poles 2800	0.34
70	31	RV2	4KW 4poles 1400	0.34
46	41	RN2	4KW 2poles 2800	0.24
35	48	RV1	4KW 4poles 1400	0.23
23	73	RN2	4KW 4poles 1400	0.24
17	80	RL2	4KW 4poles 1400	0.22
11	80	RN1	4KW 4poles 1400	0.16
8.5	80	RL1	3KW 4poles 1400	0.15

注：LW系列電動推桿的電機皆可以配備單相交流電機,直流電機,步進電機,伺服電機，參數有所變化,請與當地工程師聯系。
LW系列產品的環境工作溫度：-15℃ - +50℃,（如需-40℃ - +70℃，咨詢當地工程師）
